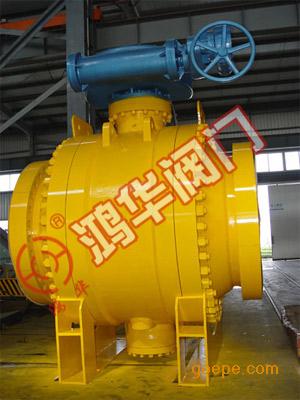

长输管线球阀是根据用户的需求,为满足在硫化环境下的抗硫化应力裂化的要求,我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE
的有关标准要求进行。
长输管线球阀不仅选材广泛且内件材料均采用表面镀镍或是316
材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀,抗硫化能力强,防火、防静电、密封性能好,适用压力与温度范围广,全通径与缩径齐备,并可配多种驱动装置,是化工、石油炼制,天然气开采与输送系统理想的用阀选择。
长输管线球阀主要零件及材质Main Parts Materials
序号NO |
零件名称
Accessorv name |
材质Material |
GB |
ASTM |
1 |
阀体Body |
WCB、A105 |
A1 82 F31 6 |
2 |
弹簧Spring |
60Si2Mn |
31 6 |
3 |
密封圈eat |
|
增强聚四氟乙烯RPTFE |
4 |
球体Ball |
A105+ENP |
A182F316 |
5 |
键Key |
45 |
316 |
6 |
填料Stuffing |
PTFE |
PTFE |
7 |
阀杆Stem |
2Cr13+镀镍磷2Cr13+ENP |
316 |
8 |
填料压盖Gland |
WCB |
A216-WCB |
9 |
支架Yoke |
WCB A2 |
6-WCB |
1O |
压套Cover |
A105 |
316 |
11 |
“ O”型密封圈“O”Ring |
橡胶Rubber |
橡胶Rubber |
12 |
滑动轴承Sliding bearing |
不锈钢+PTFE |
316+PTFE |
13 |
螺柱Stud |
35CrMoA |
316 |
14 |
螺母Nut |
35 |
316 |
15 |
阀盖Bonnet |
WCB A2 |
6-WCB |
16 |
阀座Seat Ring |
A105+ENP |
316 |
17 |
垫片Gasket |
柔性石默+不锈钢
Craphite+atainless steel |
柔性石默+316
Craphite+316 |
18 |
底盖Bottom cover |
A105 |
316 |
19 |
固定轴Fixed spindle |
1Cr13 |
A276-410 |
20 |
螺钉Screw nial |
35 |
316 |
21 |
排污螺塞Blowoffscrew |
25 |
316 |
长输管线球阀主要性能及规范Main Performance Specification
公称压力PN(MPa) Nominal
pressure |
*高使用压力The highest using pressure |
试验压力(MPa)
Test pressure |
压力级Pressure class |
*高使用压力The highest using pressure |
试验压力(MPa) Test pressure |
(Mpa) |
壳体
Shell |
高压液密封
High-pressure liquid sealing |
低压气密封
Low-pressure hermetic sealing |
(Mpa) |
壳体Shell |
高压液密封
High-pressure liquid sealing |
低压气密封
ow-pressure hermetic sealing |
1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
21.6 |
0.6 |
2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
10.0 |
10.0 |
1.5 |
1.1 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
应用规范pplicable specification |
结度长度核 |
CB12221-89 ANSI B16.10 |
法兰尺寸按 |
JB79-59 GB 9113 HG20592-97 ANSI B16.5 |
焊接标准按 |
CB12224-89 ANSI B16.25 |
检验试验按 |
JB/T 9092-89 API 598 |
适用工况Applicable
Operating Mode |
适用介质Applicable medium |
天然气、液化气、石油等介质 |
适用温度
Applicable temperature |
-28℃~≤150℃ |
驱动方式Driving manner |
蜗轮传动、气动、电动、气液联动等 |
